มาตราฐาน IP Code

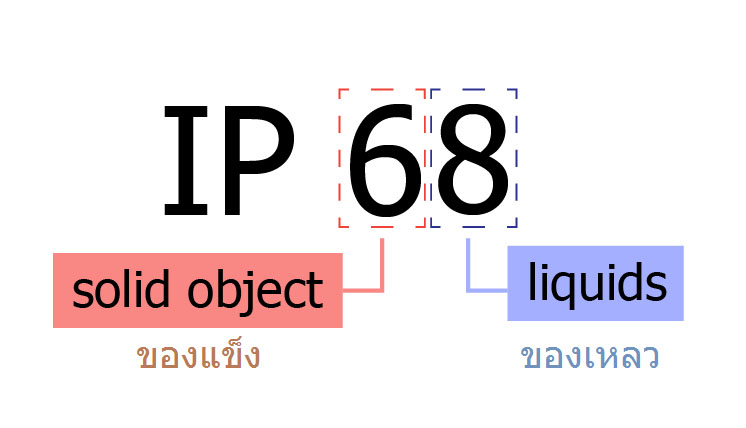

IP Code (มาจาก International Protection Rating หรือบางครั้งอาจมีคนแปลมาจาก Ingress Protection Rating) ประกอบด้วยอักษรภาษาอังกฤษ คำว่า IP แล้วตามด้วยตัวเลขสองตัว และอาจมีตัวอักษรอังกฤษต่อพ่วงท้ายด้วยในบางครั้ง เป็นรหัสที่ถูกจัดลำดับ ตามความสามารถในการป้องกันต่อ การกัดกร่อนต่อวัสดุที่เป็นของแข็ง, ฝุ่น, การสัมผัสอย่างรุนแรง และน้ำ ที่มีต่อตัวป้องกันซึ่งบรรจุอุปกรณ์อิเล็คทรอนิกส์อยู่ภายใน (Electrical enclosure) มาตราฐานที่กำหนดมุ่งหวังที่จะให้ข้อมูลที่ละเอียดแก่ผู้ใช้งานอุปกรณ์ต่างๆ มากกว่าการพิจาณาเฉพาะคำว่า “กันน้ำ” หรือ “Waterproof”
|
Level |
Object size protected against | Effects | คำอธิบายอย่างย่อ |
|
0 |
- |
No protection againt contact and ingress of objects |
ไม่สามารถป้องกันได้ |
|
1 |
>50 mm |
Any large surface of the body, such as the back of hand, but no protection against deliberate contact with a body part |
สามารถป้องกันของแข็งขนาดไม่เกิน 50 มิลลิเมตร |
| 2 | >12.5 mm |
Fingers or similar objects |
สามารถป้องกันของแข็งขนาดไม่เกิน 12.5 มิลลิเมตร |
| 3 | >2.5 mm |
Tools, thick wires, etc. |
สามารถป้องกันของแข็งขนาดไม่เกิน 2.5 มิลลิเมตร |
| 4 | >1 mm |
|
สามารถป้องกันของแข็งขนาดไม่เกิน 1 มิลลิเมตร |
| 5 | dust protected |
Ingress of dust is not entirely prevented, but it must not enter in sufficient quantity to interfere with the satisfactory operation of the equipment; complete protection againt contact |
สามารถป้องกันฝุ่นได้ โดยฝุ่นสามารถผ่านได้บ้างเล็กน้อย |
| 6 | dust tight |
No ingress of dust; complete protection againt contact |
สามารถป้องกันฝุุ่นได้ |
Most wires, screws, etc.
|
Level |
Protected against | Details | คำอธิบายอย่างย่อ |
| 0 | not protected | - | ไม่สามารถป้องกันได้ |
| 1 | dripping water |  Dripping water (vertically falling drops) shall have no harmful effect. |
สามารถป้องกันหยดน้ำที่ตกใส่ในแนวตั้งได้ |
| 2 | dripping water when tilted up to 15° |  Vertically dripping water shall have no harmful effect when the enclosure is tilted at an angle up to 15° from its normal position. |
สามารถป้องกันน้ำที่ฉีดใส่ในระดับเอียง 15 องศาจากแนวตั้งได้ |
| 3 | spraying water |  Water falling as a spray at any angle up to 60° from the vertical shall have no harmful effect. |
สามารถป้องกันน้ำที่ฉีดใส่ในระดับเอียง 60 องศาจากแนวตั้งได้ |
| 4 | splashing water |  Water splashing against the enclosure from any direction shall have no harmful effect. |
สามารถป้องกันละอองน้ำได้ในทุกด้านของอุปกรณ์ (โดยอนุญาติให้น้ำเข้าได้เล็กน้อย) |
| 5 | water jets |  Water projected by a nozzle against enclosure from any direction shall have no harmful effects. |
สามารถป้องกันการฉีดน้ำได้ในทุกด้านของอุปกรณ์ (โดยอนุญาติให้น้ำเข้าได้เล็กน้อย) |
| 6 | powerful water |  Water projected in powerful jets against the enclosure from any direction shall have no harmful effects. |
สามารถป้องกันการฉีดน้ำได้ (เช่นบนดาดฟ้าเรือ) (อนุญาติให้น้ำเข้าได้เล็กน้อย) |
| 7 | immersion up to 1m |  Ingress of water in harmful quantity shall not be possible when the enclosure is immersed in water under defined conditions of pressure and time (up to 1 m of submersion). |
สามารถจมน้ำได้ถึง 1 เมตร โดยไม่มีน้ำเข้าเลย |
| 8 | immerssion beyond 1 m |  The equipment is suitable for continuous immersion in water under conditions which shall be specified by the manufacturer.NOTE: Normally, this will mean that the equipment is hermetically sealed. However, with certain types of equipment, it can mean that water can enter but only in such a manner that produces no harmful effects. |
สามารถจมน้ำได้นาน |
|
Level |
Protected against access to hazardous parts with |
| A | back of hand |
| B | finger |
| C | tool |
| D | wire |
หรือ อาจเป็นตัวอักษรที่มีความหมายที่เกี่ยวข้องอื่นๆ
| Letter | Meaning |
| H | high voltage device |
| M | device moving during water test |
| S | device standing still during water test |
| W | weather conditions |
ตัวอย่างความหมาย
1. IP00 คือ ไม่สามารถป้องกันฝุ่นและน้ำได้2. IP11 คือ สามารถป้องกันฝุ่นขนาดเส้นผ่าศูนย์กลาง 50 มิลลิเมตร และป้องกันปริมาณน้ำ ที่หยดลงมาในแนวดิ่ง
3. IP22 คือ สามารถป้องกันฝุ่นขนาดเส้นผ่าศูนย์กลาง 12.5 มิลลเมิตร และป้องกันปริมาณน้ำที่หยดเอียง 15 องศา
4. IP33 คือ สามารถป้องกันฝุ่นขนาดเส้นผ่าศูนย์กลาง 2.5 มิลลิเมตร และป้องกันปริมาณน้ำที่หยดเอียง 15 องศา
5. IP44 คือ สามารถป้องกันฝุ่นขนาดเส้นผ่าศูนย์กลาง 1 มิลลิเมตร และป้องกันปริมาณน้ำสาดกระเด็นหรือพรม
6. IP55 คือ สามารถป้องกันฝุ่นขนาดเล็ก และป้องกันละอองฝนหรือหยดน้ำเม็ดใหญ่
7. IP66 คือ สามารถป้องกันฝุ่นขนาดเล็กที่มีปริมาณหนาแน่น และป้องกันหยดน้ำฝนที่มีขนาดเม็ดใหญ่หรือปริมาณฝนที่ตกมาก
8. IP67 คือ ป้องกันน้ำโดยจุ่มลงน้ำในระดับ 1 เมตร ไม่เกิน 30 นาที
9. IP68 คือ ป้องกันน้ำได้โดยมีประสิทธิภาพมากกว่าระดับ 7
10. IP6X คือ ระบบป้องกันฝุ่นแต่ไม่ป้องกันน้ำ
แหล่งที่มา : Wikipedia
โดยสรุป อุปกรณ์ที่ใช้งานสำหรับงานภายนอก โดยเฉพาะสภาวะอากาศในประเทศไทย ซึ่งมีลักษณะร้อนชื้น และในบางพื้นที่มีฝุ่นหรือฝนตกค่อนข้างบ่อยหรือชุก มากกว่าส่วนอื่นของโลก (หรือประเทศผู้ผลิตอุปกรณ์นั้นๆ) ซึ่งจะมีผลกระทบต่ออุปกรณ์หรือวงจรอิเล็คทรอนิกส์ที่บรรจุอยู่ในอุปกรณ์นั้น ทำให้เสียหาย, ชำรุด, เสื่อมสภาพเร็วกว่าอายุการใช้งานในสภาพปรกติ ดังนั้นเพื่อให้มั่นใจต่อ สินค้าที่เราเลือกใช้งาน เราจึงควรพิจารณาถึงมาตราฐานการปกป้องกันของอุปกรณ์ว่าได้รับ IP CODE ระดับใด มากกว่าคำว่า "Water proof หรือ กันน้ำ"
